耐高溫防腐計算機屏蔽電纜

一、產品特點及用途

本產品適用于交流U₀/U為300/500V電力、冶金、石化等行業具有耐高溫、耐腐蝕以及對防油酸堿等特殊要求場合以電子計算機為主的自動控制系統、計算機集散控制系統、自動化控制系統作控制線以及檢測用儀器儀表用電子計算機電纜。

二、產品執行標準

Q/HHTZH002.2

阻燃耐火性能試驗執行GB/T12666-2008標準

三、使用特性

1、交流額定電壓：U₀/U 300/500V

2、最高工作溫度：聚全氟乙烯（F46）絕緣不超過200oC；可溶性聚四氟乙烯（PFA）不超過260℃；硅橡膠絕緣不超過180℃。

3、最低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃。

4、電纜安裝敷設溫度：聚氯乙烯護套不低于0℃；氟塑料及硅橡膠護套不低于-25℃。

5、電纜允許彎曲半徑：非鎧裝電纜最小為電纜外徑的6倍；銅帶屏蔽或鋼帶鎧裝電纜最小為電纜外徑的12倍。

四、基本型號及名稱

1、氟塑料絕緣耐高溫防腐計算機電纜

（ZR192-）DJF46VP	F46（進口PFA）絕緣聚氯乙烯護套銅絲編織總屏耐高溫防腐計算機電纜
（ZR192-）DJF46PV	F46（進口PFA）絕緣聚氯乙烯護套銅絲編織分屏耐高溫防腐計算機電纜
（ZR192-）DJF46PVP	F46（進口PFA）絕緣聚氯乙烯護套銅絲編織分屏加總屏耐高溫防腐計算機電纜
（ZR192-）DJF46VRP	F46（進口PFA）絕緣聚氯乙烯護套銅絲編織總屏耐高溫防腐計算機軟電纜
（ZR192-）DJF46PVR	F46（進口PFA）絕緣聚氯乙烯護套銅絲編織分屏耐高溫防腐計算機軟電纜
（ZR192-）DJF46PVRP	F46（進口PFA）絕緣聚氯乙烯護套銅絲編織分屏加總屏耐高溫防腐計算機軟電纜
（ZR192-）DJF46VP₁	F46（進口PFA）絕緣聚氯乙烯護套鍍錫銅絲編織總屏耐高溫防腐計算機電纜
（ZR192-）DJF46P₁V	F46（進口PFA）絕緣聚氯乙烯護套鍍錫銅絲編織分屏耐高溫防腐計算機電纜
（ZR192-）DJF46P₁VP₁	F46（進口PFA）絕緣聚氯乙烯護套鍍錫銅絲編織分屏加總屏耐高溫防腐計算機電纜
（ZR192-）DJF46VRP₁	F46（進口PFA）絕緣聚氯乙烯護套鍍錫銅絲編織總屏耐高溫防腐計算機軟電纜
（ZR192-）DJF46P₁VR	F46（進口PFA）絕緣聚氯乙烯護套鍍錫銅絲編織分屏耐高溫防腐計算機軟電纜
（ZR192-）DJF46P₁VRP₁	F46（進口PFA）絕緣聚氯乙烯護套鍍錫銅絲編織分屏加總屏耐高溫防腐計算機軟電纜
（ZR192-）DJF46VP₂	F46（進口PFA）絕緣聚氯乙烯護套銅帶總屏耐高溫防腐計算機電纜
（ZR192-）DJF46P₂V	F46（進口PFA）絕緣聚氯乙烯護套銅帶分屏耐高溫防腐計算機電纜
（ZR192-）DJF46P₂VP₂	F46（進口PFA）絕緣聚氯乙烯護套銅帶分屏加總屏耐高溫防腐計算機電纜
（ZR192-）DJF46VRP₂	F46（進口PFA）絕緣聚氯乙烯護套銅帶總屏耐高溫防腐計算機軟電纜
（ZR192-）DJF46P₂VR	F46（進口PFA）絕緣聚氯乙烯護套銅帶分屏耐高溫防腐計算機軟電纜
（ZR192-）DJF46P₂VRP₂	F46（進口PFA）絕緣聚氯乙烯護套銅帶分屏加總屏耐高溫防腐計算機軟電纜
（ZR192-）DJF46VP₃	F46（進口PFA）絕緣聚氯乙烯護套鋁塑復合帶總屏耐高溫計算機電纜
（ZR192-）DJF46P₃V	F46（進口PFA）絕緣聚氯乙烯護套鋁塑復合帶分屏耐高溫計算機電纜
（ZR192-）DJF46P₃VP₃	F46（進口PFA）絕緣聚氯乙烯護套鋁塑復合帶分屏加總屏耐高溫計算機電纜
（ZR192-）DJF46VRP₃	F46（進口PFA）絕緣聚氯乙烯護套鋁塑復合帶總屏耐高溫計算機軟電纜
（ZR192-）DJF46P₃VR	F46（進口PFA）絕緣聚氯乙烯護套鋁塑復合帶分屏耐高溫計算機軟電纜
（ZR192-）DJF46P₃VRP₃	F46（進口PFA）絕緣聚氯乙烯護套鋁塑復合帶分屏加總屏耐高溫計算機軟電纜
（ZR192-）DJF46GP	F46（進口PFA）絕緣硅橡膠護套銅絲編織總屏耐高溫防腐計算機電纜
（ZR192-）DJF46PG	F46（進口PFA）絕緣硅橡膠護套銅絲編織分屏耐高溫防腐計算機電纜
（ZR192-）DJF46GPG	F46（進口PFA）絕緣硅橡膠護套銅絲編織分屏加總屏耐高溫防腐計算機電纜
（ZR192-）DJF46GRP	F46（進口PFA）絕緣硅橡膠護套銅絲編織總屏耐高溫防腐計算機軟電纜
（ZR192-）DJF46PGR	F46（進口PFA）絕緣硅橡膠護套銅絲編織分屏耐高溫防腐計算機軟電纜
（ZR192-）DJF46GPR	F46（進口PFA）絕緣硅橡膠護套銅絲編織分屏加總屏耐高溫防腐計算機軟電纜
（ZR192-）DJF46GP₁	F46（進口PFA）絕緣硅橡膠護套鍍錫銅絲編織總屏耐高溫防腐計算機電纜
（ZR192-）DJF46P₁G	F46（進口PFA）絕緣硅橡膠護套鍍錫銅絲編織分屏耐高溫防腐計算機電纜
（ZR192-）DJF46P₁GP₁	F46（進口PFA）絕緣硅橡膠護套鍍錫銅絲編織分屏加總屏耐高溫防腐計算機電纜
（ZR192-）DJF46GRP₁	F46（進口PFA）絕緣硅橡膠護套鍍錫銅絲編織總屏耐高溫防腐計算機軟電纜
（ZR192-）DJF46P₁GR	F46（進口PFA）絕緣硅橡膠護套鍍錫銅絲編織分屏耐高溫防腐計算機軟電纜
（ZR192-）DJF46GP₁R	F46（進口PFA）絕緣硅橡膠護套鍍錫銅絲編織分屏加總屏耐高溫防腐計算機軟電纜
（ZR192-）DJF46GP₂	F46（進口PFA）絕緣硅橡膠護套銅帶總屏耐高溫防腐計算機電纜
（ZR192-）DJF46P₂G	F46（進口PFA）絕緣硅橡膠護套銅帶分屏耐高溫防腐計算機電纜
（ZR192-）DJF46P₂GP₂	F46（進口PFA）絕緣硅橡膠護套銅帶分屏加總屏耐高溫防腐計算機電纜
（ZR192-）DJF46GRP₂	F46（進口PFA）絕緣硅橡膠護套銅帶總屏耐高溫防腐計算機軟電纜
（ZR192-）DJF46P₂GR	F46（進口PFA）絕緣硅橡膠護套銅帶分屏耐高溫防腐計算機軟電纜
（ZR192-）DJF46P₂GP₂R	F46（進口PFA）絕緣硅橡膠護套銅帶分屏加總屏耐高溫防腐計算機軟電纜
（ZR192-）DJF46GP₃	F46（進口PFA）絕緣硅橡膠護套鋁塑復合帶總屏耐高溫防腐計算機電纜
（ZR192-）DJF46P₃G	F46（進口PFA）絕緣硅橡膠護套鋁塑復合帶分屏耐高溫防腐計算機電纜
（ZR192-）DJF46P₃GP₃	F46（進口PFA）絕緣硅橡膠護套鋁塑復合帶分屏加總屏耐高溫防腐計算機電纜
（ZR192-）DJF46GRP₃	F46（進口PFA）絕緣硅橡膠護套鋁塑復合帶總屏耐高溫防腐計算機軟電纜
（ZR192-）DJF46P₃GR	F46（進口PFA）絕緣硅橡膠護套鋁塑復合帶分屏耐高溫防腐計算機軟電纜
（ZR192-）DJF46P₃GP₃R	F46（進口PFA）絕緣硅橡膠護套鋁塑復合帶分屏加總屏耐高溫防腐計算機軟電纜
（ZR192-）DJF4F46P_1-1	F46（進口PFA）絕緣和護套銅絲編織分屏耐高溫防腐計算機電纜
（ZR192-）DJF4F46P_1-2	F46（進口PFA）絕緣和護套銅絲編織分屏加總屏耐高溫防腐計算機電纜
（ZR192-）DJF4F46P_1-3	F46（進口PFA）絕緣和護套銅絲編織總屏耐高溫防腐計算機電纜
（ZR192-）DJF4F46P_1-1R	F46（進口PFA）絕緣和護套銅絲編織分屏耐高溫防腐計算機軟電纜
（ZR192-）DJF4F46P_1-2R	F46（進口PFA）絕緣和護套銅絲編織分屏加總屏耐高溫防腐計算機軟電纜
（ZR192-）DJF4F46P_1-3R	F46（進口PFA）絕緣和護套銅絲編織總屏耐高溫防腐計算機軟電纜
（ZR192-）DJF4F46P_1-1	F46（進口PFA）絕緣和護套鍍錫銅絲編織分屏耐高溫防腐計算機電纜
（ZR192-）DJF4F46P_1-2	F46（進口PFA）絕緣和護套鍍錫銅絲編織分屏加總屏耐高溫防腐計算機電纜
（ZR192-）DJF4F46P_1-3	F46（進口PFA）絕緣和護套鍍錫銅絲編織總屏耐高溫防腐計算機電纜
（ZR192-）DJF4F46P_1-1R	F46（進口PFA）絕緣和護套鍍錫銅絲編織分屏耐高溫防腐計算機軟電纜
（ZR192-）DJF4F46P_1-2R	F46（進口PFA）絕緣和護套鍍錫銅絲編織分屏加總屏耐高溫防腐計算機軟電纜
（ZR192-）DJF4F46P_1-3R	F46（進口PFA）絕緣和護套鍍錫銅絲編織總屏耐高溫防腐計算機軟電纜
（ZR192-）DJF4F46P_2-1	F46（進口PFA）絕緣和護套銅帶分屏耐高溫防腐計算機電纜
（ZR192-）DJF4F46P_2-2	F46（進口PFA）絕緣和護套銅帶分屏加總屏耐高溫防腐計算機電纜
（ZR192-）DJF4F46P_2-3	F46（進口PFA）絕緣和護套銅帶總屏耐高溫防腐計算機電纜
（ZR192-）DJF4F46P_2-1R	F46（進口PFA）絕緣和護套銅帶分屏耐高溫防腐計算機軟電纜
（ZR192-）DJF4F46P_2-2R	F46（進口PFA）絕緣和護套銅帶分屏加總屏耐高溫防腐計算機軟電纜
（ZR192-）DJF4F46P_2-3R	F46（進口PFA）絕緣和護套銅帶總屏耐高溫防腐計算機軟電纜
（ZR192-）DJF4F46P_3-1	F46（進口PFA）絕緣和護套鋁塑復合帶分屏耐高溫防腐計算機電纜
（ZR192-）DJF4F46P_3-2	F46（進口PFA）絕緣和護套鋁塑復合帶分屏加總屏耐高溫防腐計算機電纜
（ZR192-）DJF4F46P_3-3	F46（進口PFA）絕緣和護套鋁塑復合帶總屏耐高溫防腐計算機電纜
（ZR192-）DJF4F46P_3-1R	F46（進口PFA）絕緣和護套鋁塑復合帶分屏耐高溫防腐計算機軟電纜
（ZR192-）DJF4F46P_3-2R	F46（進口PFA）絕緣和護套鋁塑復合帶分屏加總屏耐高溫防腐計算機軟電纜
（ZR192-）DJF4F46P_3-3R	F46（進口PFA）絕緣和護套鋁塑復合帶總屏耐高溫防腐計算機軟電纜

2、硅橡膠絕緣耐高溫計算機電纜

DJGGP	硅橡膠絕緣和護套銅絲編織總屏耐高溫防腐計算機電纜
DJGPG	硅橡膠絕緣和護套銅絲編織分屏耐高溫防腐計算機電纜
DJGPGP	硅橡膠絕緣和護套銅絲編織分屏加總屏耐高溫防腐計算機電纜
DJGGP₁	硅橡膠絕緣和護套鍍錫銅絲編織總屏耐高溫防腐計算機電纜
DJGP₁G	硅橡膠絕緣和護套鍍錫銅絲編織分屏耐高溫防腐計算機電纜
DJGP₁GP₁	硅橡膠絕緣和護套鍍錫銅絲編織分屏加總屏耐高溫防腐計算機電纜
DJGGP₂	硅橡膠絕緣和護套銅帶編織總屏耐高溫防腐計算機電纜
DJGP₂G	硅橡膠絕緣和護套銅帶編織分屏耐高溫防腐計算機電纜
DJGP₂GP₂	硅橡膠絕緣和護套銅帶編織分屏加總屏耐高溫防腐計算機電纜
DJGGP₃	硅橡膠絕緣和護套鋁塑復合帶編織總屏耐高溫防腐計算機電纜
DJGP₃G	硅橡膠絕緣和護套鋁塑復合帶編織分屏耐高溫防腐計算機電纜
DJGP₃GP₃	硅橡膠絕緣和護套鋁塑復合帶編織分屏加總屏耐高溫防腐計算機電纜
DJGVFP	硅橡膠絕緣丁腈護套銅絲編織總屏耐高溫防腐計算機電纜
DJGPVF	硅橡膠絕緣丁腈護套銅絲編織分屏耐高溫防腐計算機電纜
DJGPVFP	硅橡膠絕緣丁腈護套銅絲編織分屏加總屏耐高溫防腐計算機電纜
DJGP₁VFP₁	硅橡膠絕緣丁腈護套鍍錫銅絲編織總屏耐高溫防腐計算機電纜
DJGP₁VF	硅橡膠絕緣丁腈護套鍍錫銅絲編織分屏耐高溫防腐計算機電纜
DJGP₁VFP₁	硅橡膠絕緣丁腈護套鍍錫銅絲編織分屏加總屏耐高溫防腐計算機電纜
DJGP₂VFP₂	硅橡膠絕緣丁腈護套銅帶編織總屏耐高溫防腐計算機電纜
DJGP₂VF	硅橡膠絕緣丁腈護套銅帶編織分屏耐高溫防腐計算機電纜
DJGP₂VFP₂	硅橡膠絕緣丁腈護套銅帶編織分屏加總屏耐高溫防腐計算機電纜
DJGP₃VFP₃	硅橡膠絕緣丁腈護套鋁塑復合帶編織總屏耐高溫防腐計算機電纜
DJGP₃VF	硅橡膠絕緣丁腈護套鋁塑復合帶編織分屏耐高溫防腐計算機電纜
DJGP₃VFP₃	硅橡膠絕緣丁腈護套鋁塑復合帶編織分屏加總屏耐高溫防腐計算機電纜

五、代號名稱和含義

項目	代號	說明
阻燃特性	ZR	分A、B、C級阻燃
系列代號	DJ	計算機屏蔽電纜（包括DCS電纜）
絕緣材料	F（F46）	聚全氟乙丙烯（ZR192為進口PFA材料）
	G	硅橡膠
護套材料	F（F46）	聚全氟乙丙烯（ZR192為進口PFA材料）
	V	聚氯乙烯PVC
	VD	低煙低鹵阻燃聚氟乙烯
	VF	丁腈
	G	硅橡膠
屏蔽材料	P	銅絲編織屏蔽
	P₁	鍍錫銅絲屏蔽
	P₂	銅塑復合帶繞包分屏或銅帶繞包總屏
	P₃	鋁塑繞包屏蔽
屏蔽形式	-1	分屏
	-2	分屏加總屏
	-3	總屏
鎧裝材料	22	鋼帶鎧裝聚氯乙烯護套
	32	鋼絲鎧裝聚氯乙烯護套
導體結構	A	單股導體
	B	7股絞合導體
	R	多股絞合導體

六、主要技術指標：

性能項目	單位	技術指標
絕緣電阻(20℃)	MΩ·km	500(硅橡膠絕緣不低于100)
工作電容	pF/m	≤90
對絞組之間電容不平衡	pF/m	≤1
試驗電壓	/	2000V/1min
阻燃特性	符合GB/T19666-2005要求，A或B類

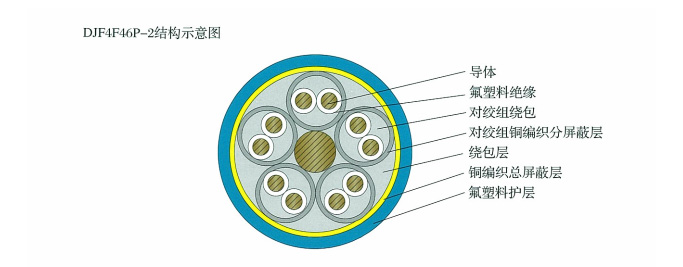

產品結構示意圖
